Choisir entre le poinçonnage et la découpe laser, ou une combinaison des deux, est une décision qui impacte directement les coûts de production et la finition de la pièce. Dans cet article, nous vous aidons à comprendre les différences, les scénarios les plus adaptés pour chaque technologie et comment prendre la meilleure décision pour vos pièces.
Différences clés entre poinçonnage et découpe laser
Principe de fonctionnement
Poinçonnage : procédé mécanique dans lequel un poinçon presse sur la tôle contre une matrice pour créer des contours. Ce système permet des opérations supplémentaires telles que le marquage, l’emboutissage, le taraudage et même de petits pliages.
Découpe laser : utilise un faisceau laser hautement concentré pour vaporiser ou faire fondre le métal, en découpant avec précision sans contact physique avec la pièce.
Type de découpe
Le poinçonnage est idéal pour les formes répétitives et standard (trous circulaires, rainures, profils réguliers).
La découpe laser permet une liberté dans les géométries et contours sophistiqués sans nécessiter d’outillage spécifique.
Vitesse et répétabilité
Pour les pièces avec des motifs répétitifs et de grands volumes, le poinçonnage est capable de réduire le temps de cycle par pièce.
La découpe laser est généralement plus flexible lorsque les séries sont petites ou les géométries irrégulières.
Aspect | Poinçonnage | Découpe laser |
Fonctionnement | Utilise un poinçon qui presse la tôle contre une matrice pour découper ou perforer. | Utilise un faisceau laser hautement concentré pour découper ou vaporiser le matériau. |
Type de découpe | Idéal pour les formes répétitives, les perforations standard et les découpes simples. | Meilleur pour les géométries complexes et les pièces avec des détails fins. |
Vitesse et répétabilité | Vitesse élevée pour de grands volumes, efficace pour les pièces répétitives. | Flexibilité dans les changements de conception, mais avec une vitesse moindre pour les volumes élevés. |
Quand choisir le poinçonnage
Pièces répétitives et grands volumes
Si la conception de la pièce présente de nombreuses perforations ou formes répétitives (par exemple : grilles, plaques perforées), le poinçonnage CNC est généralement plus rapide et économique. Il convient également d’opter pour le poinçonnage lorsque la pièce comporte des emboutissages, des taraudages ou nécessite de casser les arêtes vives.
Opérations combinées
Le poinçonnage ne perfore pas seulement, il peut également réaliser le marquage, l’emboutissage et des opérations secondaires en une seule passe, réduisant ainsi les temps de production.
Optimisation des coûts pour les séries longues
L’automatisation et la vitesse de production permettent de réduire le coût par unité pour les séries moyennes et longues, en particulier lorsque l’objectif est d’obtenir des pièces répétitives avec des tolérances standard.
Quand choisir la découpe laser
Géométries complexes
La découpe laser est l’option privilégiée lorsque la pièce présente des contours qui ne peuvent être obtenus par perforation mécanique.
Changements fréquents de conception
Pour les prototypes ou les projets avec des modifications fréquentes de conception, la découpe laser offre une grande flexibilité en ne nécessitant pas d’outillage physique. Cependant, avec la variété de poinçons disponibles aujourd’hui, le poinçonnage peut également s’adapter à de nombreux changements sans nécessiter la fabrication de nouveaux outils.
Le laser devient la meilleure option lorsqu’on ne dispose pas du poinçon adéquat pour une géométrie spécifique ou pour réaliser des conformages.
Haute précision et finition du bord
Les finitions nettes de la découpe laser réduisent le besoin d’opérations ultérieures d’ébavurage ou de finition, en particulier pour les pièces techniques. Les tolérances qu’elle offre sont comparables à celles du poinçonnage, bien que le poinçonnage puisse générer de petits pics ou marques sur le bord en raison de la séquence de coups.
Poinçonnage + découpe laser : la solution combinée

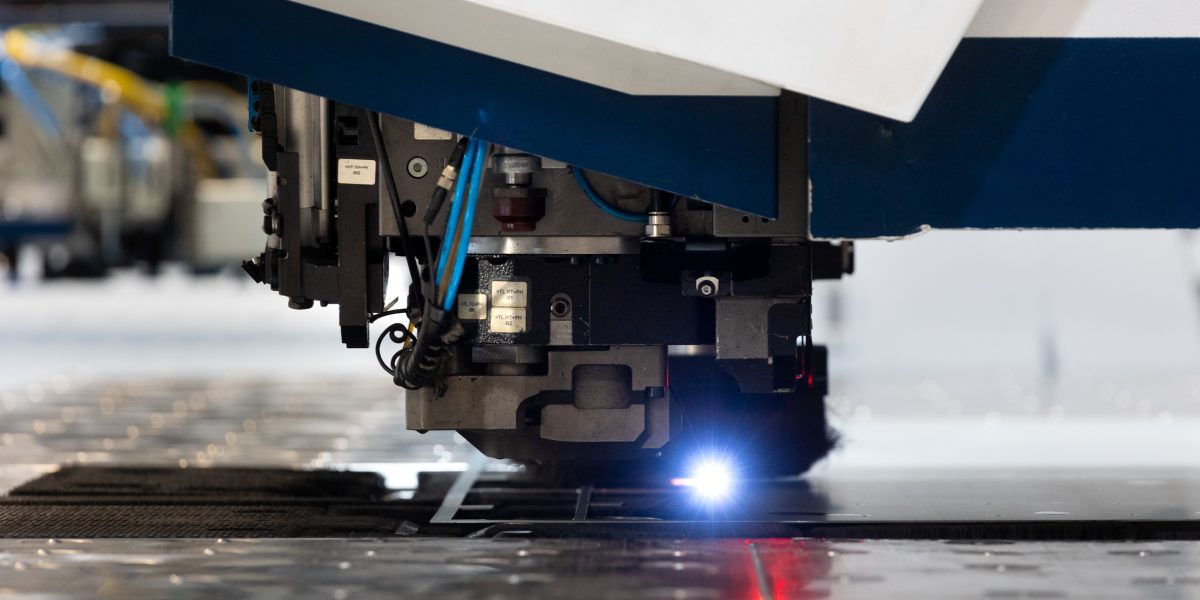

Il existe des situations où combiner poinçonnage CNC et découpe laser est la meilleure option. Cela se produit lorsque les pièces présentent des géométries complexes nécessitant la précision du laser, mais nécessitent également des perforations répétitives ou des formes standard que le poinçonnage peut réaliser de manière plus efficace. Une combinaison que l’on peut voir dans des machines comme la TruMatic 7000, disponible dans nos installations.
L’intégration des deux technologies offre d’importants avantages productifs. D’une part, elle permet d’ optimiser les temps de fabrication en utilisant chaque procédé là où il est le plus efficace. De plus, en réduisant les opérations supplémentaires et en évitant les retouches, le flux de production est accéléré et le respect de délais plus serrés est facilité.
Comment choisir la meilleure option pour votre projet
Avant de prendre une décision sur la technologie à utiliser, il est important de se poser les questions suivantes :
- Quel volume de pièces devez-vous fabriquer ?
- Quelle complexité géométrique présentent vos conceptions ?
- Quelles tolérances exigez-vous et quelle finition finale attendez-vous ?
Le choix d’un bon fournisseur est également important. Un fournisseur avec une capacité multitechnologie, qui dispose de services de poinçonnage et de découpe laser, peut vous conseiller efficacement sur l’option la plus appropriée pour chaque projet.
Ripleg : technologie et expertise pour chaque projet
Chez Ripleg, nous analysons chaque conception pour décider si le poinçonnage, la découpe laser ou une combinaison des deux convient, en fonction de la géométrie, du volume et des exigences fonctionnelles de la pièce.
Nous travaillons avec nos propres moyens de poinçonnage CNC et de découpe laser, ce qui nous permet de réviser les conceptions avant la fabrication, d’ajuster les détails techniques et d’éviter les problèmes courants pendant la production. Cette approche nous aide à livrer les pièces telles que prévues, sans corrections ultérieures ni écarts inutiles.
Si vous avez des doutes sur la technologie qui s’adapte le mieux à votre projet, notre équipe technique peut vous aider à définir la solution la plus appropriée.
